GA612熱釋電紅外傳感器
特點
* 數字信號處理技術對熱釋電信號進行處理。
* 二路差分高輸入阻抗輸入端作為傳感器敏感元輸入，抗干擾能力更強。
* 內置數字式帶通濾波器，有效去除其他雜波頻率干擾。
* 所有信號處理在金屬管殼內完成，抗電磁干擾能力更強。
* 靈敏度、定時時間、光照可外部調節。
* 工作電壓低、功耗低，響應時間快。
應用
* 紅外移動入侵等智能安全防護 * 物聯網紅外移動探測
* 樓梯燈、室內燈、走廊等自動照明控制 * 太陽能自動感應燈
* 冰箱、空調、電視機等智能家電領域 * 占位檢測
使用范圍
本文書使用于數字智能熱釋電紅外傳感器輸出裝置
傳感器輸出形式
數字TTL輸出
品名及品號
品名
智能數字熱釋電紅外傳感器
品號
GA612
外形及尺寸
外觀
表面光潔，無劃傷，污漬，生銹等現象。
外形及尺寸

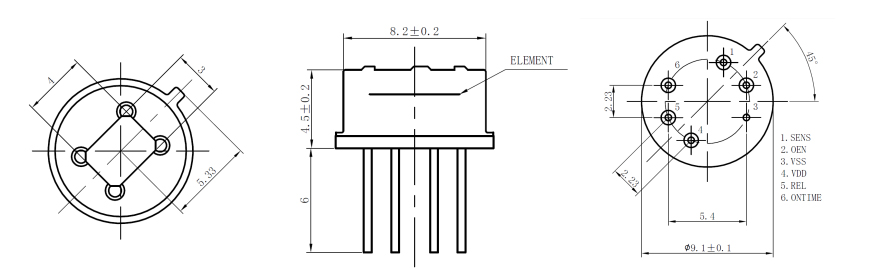

TO-5 : 具體尺寸詳見附圖。
電性能參數
1.較大額定參數
任何超過下面表格中參數的電氣應力都可能造成器件的損壞。在這些較大額定條件下工作可能會對器件的可靠性造成影響。
|
參數 |
符號 |
較小值 |
較大值 |
單位 |
備注 |
|
電源電壓 |
VDD |
-0.3 |
4.5 |
V |
|
|
引腳極限 |
Into |
-0.3 |
VDD+0.3 |
V |
每次一個管腳 |
|
存儲溫度 |
Tst |
-45 |
125 |
℃ |
工作條件（環境溫度 25℃）
|
參數 |
符號 |
較小值 |
典型值 |
較大值 |
單位 |
備注 |
|
電源電壓 |
VDD |
2.2 |
3.3 |
4.5 |
V |
|
|
工作電流 |
IDD |
10 |
μA |
10uA@3.3V @25℃ |
||
|
靈敏度閾值 |
VSENS |
52 |
465 |
μV |
||
|
輸出REL |
||||||
|
輸出高電流 |
IOH |
-10 |
mA |
VOL>(VDD-1V) |
||
|
輸出低電流 |
IOL |
10 |
mA |
VOL<1V |
||
|
輸出延時時間 |
tREL |
1 |
3600 |
s |
16檔 |
|
|
使能OEN |
||||||
|
輸入低電壓 |
VIL |
0.6 |
V |
|||
|
輸入高電壓 |
VIH |
1.2 |
V |
|||
|
輸入電流 |
II |
-1 |
1 |
μA |
VSS< VIN< VDD |
|
|
輸入SENS/ONTIME |
||||||
|
輸入電壓范圍 |
0 |
VDD |
V |
調節范圍（0V-1/2VDD） |
||
|
輸入偏置電流 |
-1 |
1 |
μA |
|||
|
濾波器和振蕩器 |
||||||
|
低通濾波器截止頻率 |
7 |
HZ |
||||
|
高通濾波器截止頻率 |
0.4 |
HZ |
||||
|
片內振蕩器頻率 |
FCLK |
32 |
kHZ |
|||

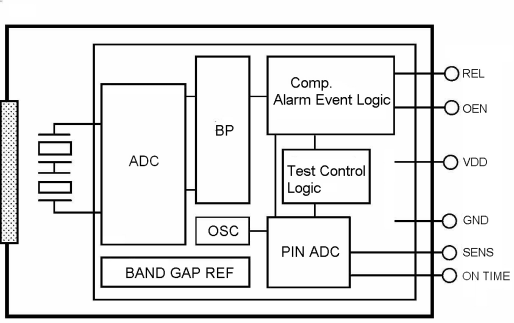

內部框圖

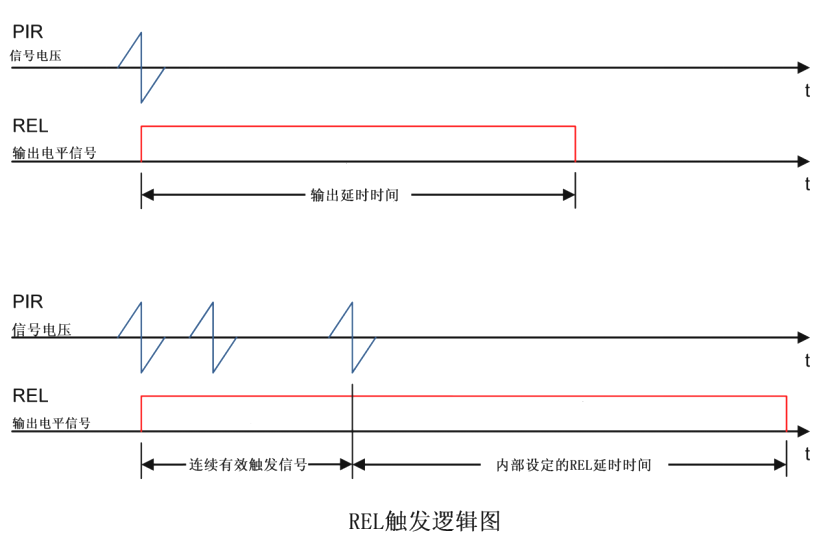

輸出REL觸發模式
當傳感器接收到外部信號經數字濾波器處理后的有效信號超過內部的觸發閾值之后，內部會產生一個計數脈沖。當傳感器再次接收到這樣的信號，內部會產生第二個脈沖，如果在4秒鐘之內接收到2個脈沖，REL引腳就會有高電平輸出。如果接收到的信號幅值超過觸發閾值的5倍以上，只需要一個脈沖就能觸發REL引腳輸出高電平。輸出REL的延時時間從較后一次有效脈沖開始計時。
延時時間調節
施加在ONTIME腳的電壓決定上次報警后REL輸出保持激活狀態的時間，如果在輸出時間段內檢測到多個報警條件，則只要檢測到報警條件，就會重新計時。
|
分檔 |
ONTIME引腳電壓 |
延時時間（S） 典型值 |
電壓值（V） VDD=3V |
ONTIME分壓電阻推薦（Ω） |
|
|
上拉電阻 |
下拉電阻 |
||||
|
0 |
（0~8/256）*VDD |
1 |
0 |
1M |
0 |
|
1 |
(9/256~16/256) *VDD |
5 |
0.135 |
1M |
47K |
|
2 |
(17/256~24/256) *VDD |
10 |
0.227 |
1M |
82K |
|
3 |
(25/256~32/256) *VDD |
15 |
0.321 |
1M |
120K |
|
4 |
(33/256~40/256) *VDD |
20 |
0.414 |
1M |
160K |
|
5 |
(41/256~48/256) *VDD |
30 |
0.51 |
1M |
205K |
|
6 |
(49/256~56/256) *VDD |
45 |
0.621 |
1M |
261K |
|
7 |
(57/256~64/256) *VDD |
60 |
0.692 |
1M |
300K |
|
8 |
(65/256~72/256) *VDD |
90 |
0.794 |
1M |
360K |
|
9 |
(73/256~80/256) *VDD |
120 |
0.902 |
1M |
430K |
|
10 |
(81/256~88/256) *VDD |
180 |
0.983 |
1M |
487K |
|
11 |
(89/256~96/256) *VDD |
300 |
1.077 |
1M |
560K |
|
12 |
(97/256~104/256) *VDD |
600 |
1.148 |
1M |
620K |
|
13 |
(105/256~112/256) *VDD |
900 |
1.286 |
1M |
750K |
|
14 |
(113/256~120/256) *VDD |
1800 |
1.352 |
1M |
820K |
|
15 |
(121/256~128/256) *VDD |
3600 |
1.5 |
1M |
1M |
ONTIME引腳電壓對應的REL輸出持續時間表
SENS腳觸發閾值
SENS管腳上的輸入電壓，決定傳感器的輸入信號的比較閾值。接地時，傳感器比較閾值較低，此時傳感器靈敏度較高，也就是感應距離可能較遠；超過1/4VDD 的輸入電壓將會選擇較大閾值，此時傳感器靈敏度較低，也就是感應距離可能較小。傳感器的感應距離跟SENS（靈敏度）管腳上的電壓不是線性關系，結合不同的菲涅爾透鏡，不同靈敏度，感應距離以實測為準。

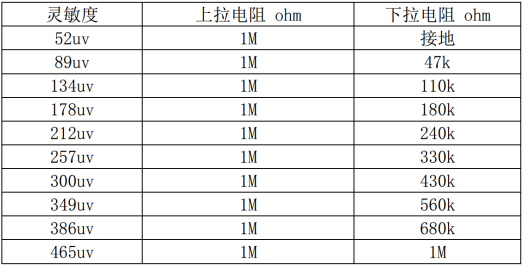

觸發閾值與SENS分壓推薦
OEN腳滯回電平
光學性能參數
窗口材料透射光譜

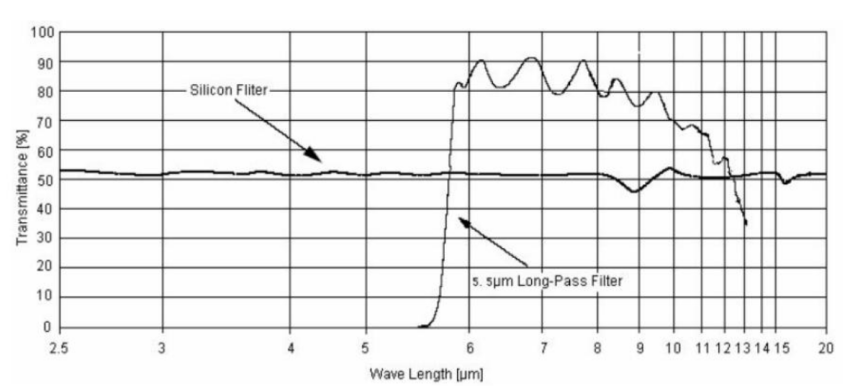

濾光片光譜特性
外形尺寸
管腳定義
|
管腳 |
名稱 |
方向 |
描述 |
|
1 |
SENS |
輸入 |
SENS 端電壓，決定了內部靈敏度閾值， 最低閾值為 52uV， 每檔3.23uV。 |
|
2 |
OEN |
輸入 |
外部使能， 1 為使能， 0 為除能?？膳浜贤獠抗饷羝骷?shí)現白天/夜晚的區分。 |
|
3 |
VSS |
輸入 |
電源地。 |
|
4 |
VDD |
輸入 |
電源 2.2V ~~ 4.5V。 |
|
5 |
REL |
輸出 |
REL 引腳輸出高電平表示有滿足判決條件的觸發信號，其高電平的維持時間從最后一次有效觸發開始計時延時， 到由 ONTIME 端決定的延遲時間結束。 Note：芯片具有熱機功能，上電后， REL 腳輸出高電平 10s，低電平 2s，之后正常工作。熱機時長與 ontime時長設置無關。 |
|
6 |
ONTIME |
輸入 |
16 檔延遲時間長度， ONTIME 端電壓，決定了傳感器被觸發后REL 維持高電平輸出信號的延遲時間，每次收到觸發信號，延時時間重新開始計算，由于內部振蕩器頻率的離散性，延遲時間會有一定的誤差范圍。 |
參考電路
注意事項
1、熱釋電紅外傳感器是檢測紅外線能量變化而輸出信號的，對于非人體紅外線能量變化也會有信號輸出，例如小動物、太陽光及其他強光直射、空調等能引起溫度劇烈變化時。對于不移動或高速移動的熱源、環境溫度與人體溫度相近時，人體輸出的紅外信號波動不足時，傳感器不會輸出信號。
2、該傳感器光學窗口方向結合菲涅爾透鏡合理安裝，可以達到較理想的探測距離與角度，設計時需注意選用合適的透鏡，并避免傳感器金屬外殼直接裸露在外部流動空氣中。
3、使用過程盡量避免過度震動，光學窗口片要保持潔凈，不能有硬物或其他雜物摩擦，會引起性能失效或不穩定。
4、傳感器焊接過程盡量避免溫度過高以及時間過長，建議265℃以下，施焊時間小于3 秒鐘。
包裝與數量

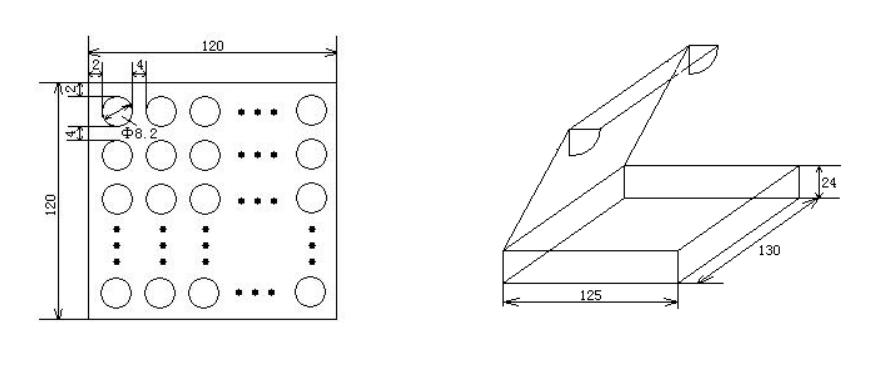

卡紙內裝傳感器100只 / 包裝盒

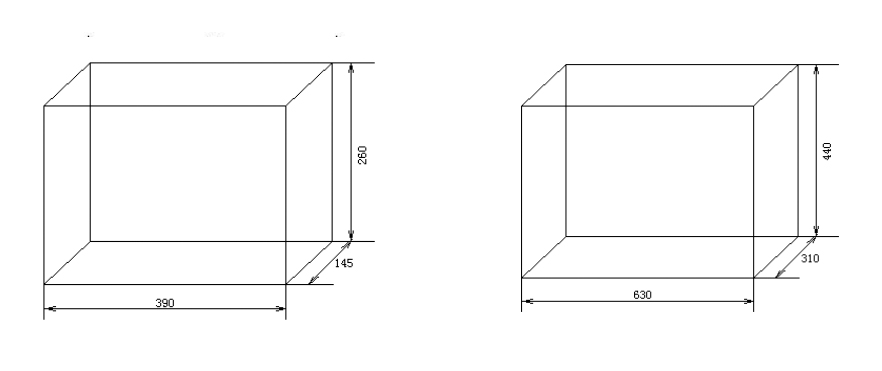

外紙箱包裝圖紙（單位：mm）
小包裝箱390*260*145, 包裝傳感器30*100=3000只。
大包裝箱630*440*310，包裝傳感器4*30*100=12000只。
