F360B熱釋電紅外傳感器
特點
* 高靈敏度和優越的信噪比
* 對溫度變化的高穩定性
* 抗干擾能力強 (例如振動，射頻干擾等.)
* 優越的性價比
應用
* 安全
* 照明器具
* 家庭和其他領域
1. 使用范圍
本文書使用于被動式熱釋電紅外傳感器輸出裝置
2. 傳感器輸出形式
平衡差動型
3. 品名及品號
3.1 品名
熱釋電紅外傳感器
3.2 品號
4. 外形及尺寸
4.1 外觀
表面光潔，無劃傷，污漬，生銹等現象。
4.2 外形及尺寸
TO-5 : 具體尺寸詳見圖1
5. 電性能參數（環境溫度 25℃）
|
項目 |
測試條件 |
規格 |
|
5.1 輸出信號 |
¨ 黑體溫度 420K ¨ 調制頻率 1赫茲, 0.3～ 3.5赫茲 △f, ¨ Vd=5V,Rs=47KΩ，放大倍數 72.5 dB ¨ 測試方法詳見圖2. |
Min:3.3V |
|
5.2 噪聲 |
¨ 調制頻率 1赫茲, 0.3～ 3.5赫茲 △f, ¨ Vd=5V,Rs=47KΩ，放大倍數 72.5 dB ¨ 測試方法詳見圖2. |
Max: 70mv |
|
5.3 平衡輸出 |
¨ 黑體溫度 420K ¨ 調制頻率 1赫茲, 0.3～ 3.5赫茲 △f, ¨ Vd=5V,Rs=47KΩ，放大倍數 72.5 dB ¨ 測試方法詳見圖2和圖3. ¨ VA = A單元的靈敏度 (Vp-p) ¨ VB = B單元的靈敏度 (Vp-p) |
|VA-VB|/(VA+VB) ×100%≤10% |
|
5.4 電源電壓 |
¨ 單電源供電 ¨ Rs=47KΩ |
3～15V |
|
5.5 源極電壓 |
¨ Vd=5V,Rs=47KΩ |
0.4～1.0V |
|
5.6 內部等效電路 |
¨ 詳見圖4 |
|
|
5.7 響應時間 |
¨ 傳感器通電后，輸出信號穩定的時間 |
Max: 40秒 |
6． 光學性能參數
|
項目 |
規格 |
|
6.1入射視角 |
X軸方向：130度 Y軸方向：120度 |
|
6.2接收波長 |
基板材料：硅 截止波長：5.5～14μm 平均透過率:≥75% |
|
6.3 濾光片透過特性曲線 |
詳見圖5 |
7． 檢驗項目
7.1 制程檢驗
全檢：項目5電性能參數，包括5.1～5.3,5.5項。
7.2 發貨檢驗
發貨前按照發貨抽檢標準對項目5的5.1～5.3,5.5項和項目4的4.1,4.2項進行抽檢。
8．包裝
貨物包裝牢固，無破損現象。
9．不合格品處理
在收貨，過程檢驗中，發現不合格產品，雙方對此進行協商處理。
10. 原產地
中國汝州
11. 協議事項
本協議內容的變更必須經過雙方協商，并出具文字文件確認。
尺寸規格圖

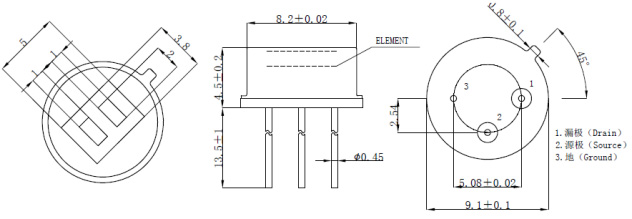

圖1：尺寸規格圖
熱釋電紅外傳感器測試方法

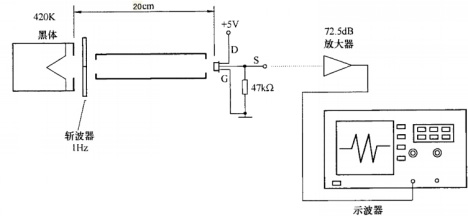

圖2測量條件
- 環境溫度 25ºC
- 黑體溫度 420K
- 調制頻率 1赫茲, 0.3～3.5赫茲 △f,

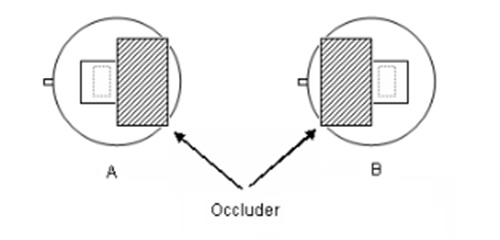

圖3 平衡度測試方法
雙元傳感器的靈敏平衡度是通過測量每個單元的靈敏度（即單個輸出峰值電壓），并采用下列公式計算得出。
平衡度 = |VA-VB|/(VA+VB) ×100%
VA = A面的靈敏度 ( mVp-p )
VB = B面的靈敏度 ( mVp-p )
內部等效電路

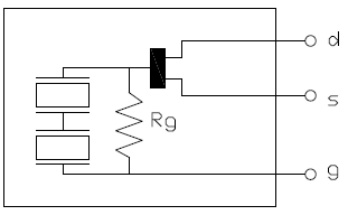

圖4 等效電路
窗口材料的可接收通過波長

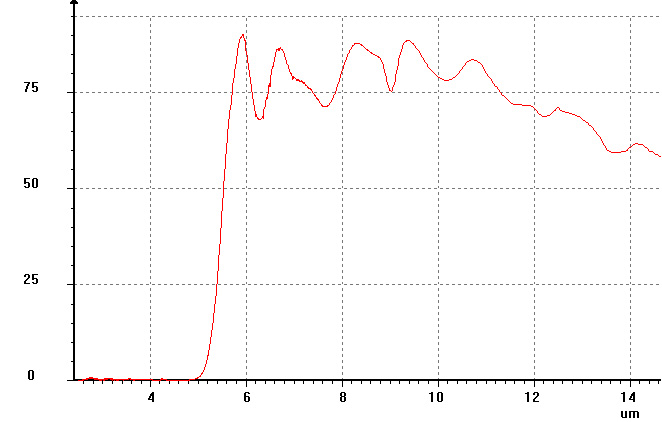

圖5 濾光片光譜特性
包裝方式：

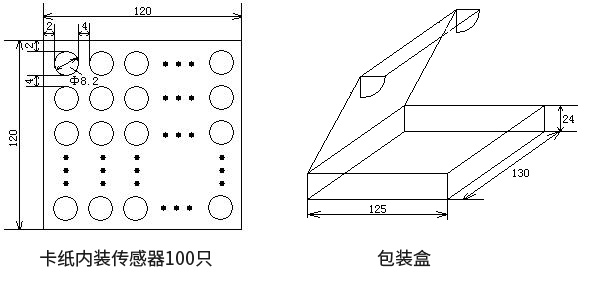

元件包裝圖紙（單位：mm）
外紙箱包裝圖紙（單位：mm）
小包裝箱390*260*145,包裝傳感器30*100=3000只。
大包裝箱630*440*310，包裝傳感器4*30*100=12000只。
